Kubernetes на Orange Pi 5 Plus под управлением Ubuntu 20.04 (на других Orange Pi, Raspberry Pi и других SBC тоже должно работать)

Подготовка

Установим DBus и Avahi (не обязательно)

DBus — система межпроцессного взаимодействия, которая позволяет различным приложениям и службам в системе общаться друг с другом. DBus часто используется для управления службами, взаимодействия с системными демонами и упрощения интеграции приложений.

Avahi — это демон и утилиты для работы с mDNS/DNS-SD (Bonjour) и реализация протокола Zeroconf. Avahi тесно интегрирован с D-Bus и используется для обнаружения устройств и сервисов в локальной сети и предоставляет автоматическое обнаружение устройств и сервисов в локальной сети. Например, Avahi используется для обнаружения сетевых принтеров, файловых серверов и других ресурсов без необходимости ручной настройки. Нам avahi понадобится для обнаружения хостов кластера в локальной сети.

sudo apt update
sudo apt install dbus avahi-daemon avahi-utils

Запускаем эти сервисы:

sudo systemctl start dbus
sudo systemctl start avahi-daemon

А также включаем автозапуск при загрузке:

sudo systemctl enable dbus
sudo systemctl enable avahi-daemon

Возможные проблемы с DBus

При проверке статуса dbus sudo systemctl status dbus, случается, выскакивают предупреждения, типа:

Xxx xx xx:xx:xx _xxx-hostname-xxx_ dbus-daemon[909]: Unknown username "whoopsie" in message bus configuration file

Это связано с тем, что в конфигурационном файле DBus указаны несуществующий пользователь whoopsie. Это системный пользователь, используемый сервисом Whoopsie, отвечающий за отправку отчётов об ошибках на серверы разработчиков (Canonical) в системах Ubuntu. Если whoopsie или его конфигурация установлены, но пользователь отсутствует, возникают такие предупреждения.

Я не возражаю против отправки отчётов об ошибках, тем более, что сервис whoopsie у меня не запущен. :) Так что просто добавлю пользователя whoopsie в систему:

sudo adduser --system --no-create-home --disabled-login whoopsie

Но если внутренний параноик вам шепчет, что это не безопасно, то нужно найти в каких конфигурационных файлах DBus встречается whoopsie grep -r "whoopsie" /etc/dbus-1/ и закомментировать или удалить соответствующие строки.

Также, порадовать своего внутреннего параноика, можно отключить отправку отчётов об ошибках в Ubuntu:

sudo systemctl stop whoopsie
sudo apt-get remove --purge whoopsie

После всех упражнений (добавления пользователя whoopsie или, наоборот истребления его, и отключения сервиса whoopsie) перезагрузим D-Bus:

sudo systemctl restart dbus

Теперь проверкак статуса dbus:

sudo systemctl status dbus

Не должна выдавать предупреждений:

 dbus.service - D-Bus System Message Bus
     Loaded: loaded (/lib/systemd/system/dbus.service; static)
     Active: active (running) since Sat XXXX-XX-XX XX:XX:XX MSK; 1min ago
TriggeredBy: ● dbus.socket
       Docs: man:dbus-daemon(1)
   Main PID: 8437 (dbus-daemon)
      Tasks: 1 (limit: 18675)
     Memory: 616.0K
        CPU: 112ms
     CGroup: /system.slice/dbus.service
             └─8437 @dbus-daemon --system --address=systemd: --nofork --nopidfile --systemd-activation --syslog-only

XXX XX XX:XX:XX _xxx-hostname-xxx_ systemd[1]: Started D-Bus System Message Bus.

Возможные проблемы с Avahi

При проверке статуса avahi sudo systemctl status avahi-daemon, случается, выскакивают предупреждения, типа:

Xxx xx xx:xx:xx _xxx-hostname-xxx_ avahi-daemon[2079]: Failed to parse address 'fe80::1%xxxxxxxx', ignoring.

Я не понял как это исправить и почему локальная петля (loopback) для iv6 fe80::1 — проблема. Отключение обслуживания IPv6 для avahi в конфиге /etc/avahi/avahi-daemon.conf не помогло. Ставил в нем use-ipv6=no, но предупреждения продолжались. Но, вроде, это не критично, но...
СООБЩАЙТЕ, ЕСЛИ ЗНАЕТЕ КАК ЭТО ИСПРАВИТЬ!

Пока я нашел следующее решение (по карйне мере у меня сработало, и сработало только если его проделать после всех предыдущих пунктов по установке avahi-daemon вручную). Порядок действий напоминает шаманство:

Запускаем конфигуратор Orange Pi:

sudo orangepi-config

Панель orangepi-config на Orange Pi 5 выглядит так:

Панель orangepi-config на Orange Pi 5 выглядит так

Выбираем пункт 'System: System and security settings' и заходим в панель 'System Settings'. Выбираем в ней пункт 'Avahi: Announce system in the network':

Панель 'System: System and security settings' в Orange Pi 5, выбран пункт 'Avahi: Announce system in the network'

Сервис устанавливается.

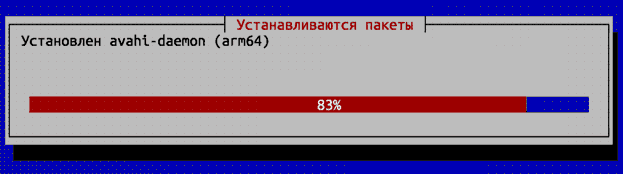

Устанавливается и конфигурируется avahi-demon

Возможно, на панели 'System Setting' вместо пункта 'Avahi: Announce system in the network' будет пункт 'Avahi: Disable system announcement in the network':

Устанавливается и конфигурируется avahi-demon

Всё равно выбираем его: сначала отключаем avahi-демон; после возвращаемся в 'System Settings'; повторно выбираем пункт 'Avahi: Announce system in the network' и устанавливаем avahi-демон заново через 'Avahi: Announce system in the network'... Всё как у настоящих системщиков — надо "выйти и зайти".

Покидаем orangepi-config (Back и затем Exit) и перезагружаем Orange Pi:

sudo reboot

После перезагрузки предупреждения о проблемах loopback для iv6 (fe80::1) в avahi должны исчезнуть.

sudo service avahi-daemon status

Все чисто. Магия!

Настройка сети

hostname

Настроить имя хоста (hostname) можно командой hostnamectl. Например, для узла opi5plus-1:

sudo hostnamectl set-hostname opi5plus-1

Или просто отредактировать файл /etc/hostname:

sudo nano /etc/hostname

И внесем в него имя узла (на самом деле заменим, т.к. в файле уже прописано имя хоста). Например, opi5plus-1, opi5plus-2 и так далее. Сохраняем и закрываем файл.

Изменения вступят в силу после перезагрузки узла. Но чтобы не перезагружать узел, можно применить изменения в /etc/hostname сразу:

sudo service systemd-hostnamed restart

Кстати, чтобы временно изменить hostname, можно использовать команду hostname. Например для узла opi5plus-1:

sudo hostname opi5plus-1

Что бы узнать текущее имя хоста, можно использовать команду hostname:

hostname

ip

Можно настроить статический IP-адрес для каждого узла кластера (об этом будет отдельная заметка). Но можно и оставить и автоматическое получение IP-адреса от DHCP-сервера. Для этого надо на зарезервировать IP-адреса для каждого узла кластера в DHCP-сервере. Резервирование IP-адресов в DHCP-сервере обычно делается по MAC-адресу устройства.

Чтобы узнать MAC- и IP-адреса Orange Pi. На Ubuntu это можно сделать, например, с помощью команды ifconfig. Увидим что-то вроде этого:

...
...

enP4p65s0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.110  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 fe80::1e2f:65ff:fe49:3ab0  prefixlen 64  scopeid 0x20<link>
        ether 1c:2f:65:49:3a:b0  txqueuelen 1000  (Ethernet)
        RX packets 656166  bytes 157816045 (157.8 MB)
        RX errors 0  dropped 12472  overruns 0  frame 0
        TX packets 44578  bytes 4805687 (4.8 MB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

...
  • MAC-адрес: ether 1c:2f:65:49:3a:b0
  • IP-адрес: inet 192.168.1.110

И кстати, на Orange Pi 5 Plus есть два сетевых интерфейса: enP4p65s0 и enP3p49s0 (и, если установлен WiFi-адаптер PCIe, ещё и третий). Так что стоит зарезервировать в DHCP адреса для всех интерфейсов.

DNS

На всякий случай, установим утилиты для работы с DNS (они обычно уже установлены в Ubuntu, но на всякий случай):

sudo apt install dnsutils

В случае с DHCP настройки DNS получены автоматически, при каждой перезагрузке узла конфигурационный файл /etc/resolv.conf будет перезаписываться. Но если у нас статический IP-адрес, то нам надо настроить /etc/resolv.conf вручную. В нем указывается DNS-сервер, к которому обращается узел для преобразования доменных имен в IP-адреса, а так же указывается домен, к которому принадлежит узел и который будет использоваться по умолчанию для преобразования коротких доменных имен в полные.

sudo nano /etc/resolv.conf

В файле, обычно уже прописаны DNS-сервера. Нам остается только добавить доменное имя. Получим что-то типа вот такого:

# Generated by NetworkManager
nameserver 192.168.1.1
nameserver fe80::1%enP4p65s0
search local

Как видим мы добавили строку search local, где local — это доменное имя которое будет добавляться к коротким, и таким образом hostname в нашем случае opi5plus-1 будет преобразовываться в opi5plus-1.local. Сохраняем и закрываем файл.

hosts

Что бы узлы кластера могли общаться между собой по именам, нам надо добавить их в файл /etc/hosts. Откроем его:

sudo nano /etc/hosts

И добавим в него строки вида для каждого узла кластера. Например, для узлов opi5plus-1:

127.0.0.1   localhost
127.0.1.1   opi5plus-1.local    opi5plus-1
::1         localhost ip6-localhost ip6-loopback    opi5plus-1.local opi5plus-1
fe00::0     ip6-localnet
ff00::0     ip6-mcastprefix
ff02::1     ip6-allnodes
ff02::2     ip6-allrouters

# УЗЛЫ КЛАСТЕРА (не забудьте заменить ip-адреса и имена узлов)
192.168.1.XX1    opi5            opi5.local
192.168.1.XX2    opi5plus-1      opi5plus-1.local
192.168.1.XX3    opi5plus-2      opi5plus-2.local
192.168.1.XX4    opi5plus-3      opi5plus-3.local
192.168.1.XX5    rpi3b           rpi3b.local

Перезагружаем сетевые настройки:

sudo service networking restart

Теперь узлы кластера могут общаться между собой по именам. Можно проверить, например, пингом:

ping opi5plus-3

SSH-авторизация по ключам

Для общения между узлами кластера по SSH без ввода пароля, нам надо настроить авторизацию по ключам. Выпустим по паре ключей (публичный и приватный) на каждом узле кластера. На каждом узле выполним команду:

ssh-keygen -t rsa

В процессе генерации ключей нам предложат указать место для сохранения ключей. По умолчанию они сохраняются в папке ~/.ssh/ (папка .ssh в домашнем каталоге пользователя). Можно оставить по умолчанию, нажав Enter. Так же предложат указать пароль для ключа. Нужно оставить пустым, нажав Enter. После генерации ключей, в папке ~/.ssh/ появятся два файла: id_rsa (приватный ключ) и id_rsa.pub (публичный ключ).

Теперь надо обменяться публичными ключами между узлами кластера. Для этого на каждом узле кластера выполним команды, например для узла opi5plus-1.local (не забываем заменить [user] на имя пользователя):

ssh-copy-id [user]@opi5plus-2.local
ssh-copy-id [user]@opi5plus-3.local

Таким образом, хост opi5plus-1.local отправит свой публичный ключ на хосты opi5plus-2.local и opi5plus-3.local. С другими узлами кластера поступим аналогично.

При обмене ключами сначала попросят ввести yes для подтверждения подключения к хосту, и предотвращения MITM-атаки (Man-In-The-Middle — человек посередине). После этого попросят ввести пароль пользователя на удаленном хосте. После успешного ввода пароля, публичный ключ будет добавлен в файл ~/.ssh/authorized_keys на удаленном хосте. Теперь можно подключаться к удаленному хосту без ввода пароля.

Проверим, что авторизация по ключам работает. Подключимся к удаленному хосту (например к opi5plus-2.local):

ssh [user]@opi5plus-2.local

Для отключения с удаленного хоста наберем команду logout.

Еще немного подготовительных действий

Настойка времени

Для самого Kubernates не так важно, чтобы время на всех узлах было синхронизировано, но для баз данных, кэшей и других сервисов, работающих на узлах кластера, это может оказаться критичным. Поэтому настроим синхронизацию времени.

Посмотреть текущий часовой пояс можно командой:

timedatectl

Установим на всех узлах один и тот же часовой пояс. Например, для Москвы:

sudo timedatectl set-timezone Europe/Moscow

На Orange Pi 5 настройку часового пояса можно сделать и через sudo orangepi-config (пункт 'System: Timezone').

Также установим NTP (Network Time Protocol) для синхронизации времени. Описание установки и настройки есть в другой заметке.

Следует отметить, что т.к. у Orange Pi 5 Plus есть встроенные часы реального времени (RTC), а NTP-клиент имеет более высокие накладные расходы, по сравнению с SNTP (Simple Network Time Protocol). Для микрокомпьютеров можно немного поднастроить NTP. В частности убрать дефолтный список серверов времени и добавить только ближайшие к нам. Список NTP-серверов можно посмотреть на сайте ntppool.org. Например, для России список пула в /etc/ntp.conf будет такой (и добавим еще московский сервер... и не забудьте убрать дефолтные):

pool 0.ru.pool.ntp.org minpoll 9 maxpoll 14
pool 1.ru.pool.ntp.org minpoll 9 maxpoll 14
pool 2.ru.pool.ntp.org minpoll 9 maxpoll 14
pool 3.ru.pool.ntp.org minpoll 9 maxpoll 14
server ntp.msk-ix.ru minpoll 8 maxpoll 12 prefer

Здесь:

  • pool — Указывает пул серверов времени. Клиент автоматически выбирает серверы из указанного пула и может переключаться между ними для повышения надежности и отказоустойчивости. server — указывает конкретный сервер времени для синхронизации. Если сервер недоступен, NTP-клиент будет пытаться подключиться к нему снова через некоторое время.
  • minpoll и maxpoll — это минимальный и максимальный интервалы обращения к серверу. Значения — это степени двойки. По умолчанию значения равны 6 (64 секунды) и 10 (~17 минут). Но для микрокомпьютеров можно установить побольше. У нас 9 (~8.5 минуты) и 14 (~4.5 часа). На самом деле обращения к серверам времени будут происходить в случайные интервалы времени (jitter), но в пределах указанных значений.
  • prefer-- это приоритетный сервер. Если у нас несколько серверов, то NTP-клиент будет обращаться к приоритетному.

Это позволит уменьшить нагрузку от NTP-клиента и снизить трафик.

Установка необходимых пакетов

В системе уже должны быть установлены пакеты apt-transport-https (для работы с HTTPS-репозиториями) и curl (для передачи и получения данных с использованием различных протоколов), wget (для загрузки файлов из интернета), gnupg (для работы с GPG-ключами), sudo (для выполнения команд от имени суперпользователя), iptables (для настройки фильтрации пакетов), tmux (для работы с несколькими терминалами в одном окне). Проверим их наличие:

sudo apt install apt-transport-https curl wget gnupg sudo iptables tmux

Также установим keepalived (для обеспечения высокой доступности, балансировки нагрузки, мониторинга состояния серверов и автоматического переключения на резервные серверы в случае сбоя) и haproxy (балансировщик нагрузки и прокси-сервер для TCP и HTTP приложений, для распределения трафика между серверами и обеспечения высокой доступности).

sudo apt install keepalived haproxy

Модули и параметры ядра

В каждом узле, создадим конфигурационный файл для загрузки необходимых Kubernetes модулей ядра (overlay и br_netfilter). Для этого создадим конфиг в папке /etc/modules-load.d/. Файл может иметь любое имя с расширением .conf, для удобства назовем его k8s.conf:

sudo nano /etc/modules-load.d/k8s.conf

В файле пропишем модули:

# Load overlay module (драйвер для работы с файловой системой overlayfs, для объединения
# нескольких файловых систем в одну)
overlay

# Load br_netfilter module (Драйвер для работы с сетевыми мостами и фильтрацией пакетов)
br_netfilter

Сохраняем и закрываем файл и теперь, благодаря конфигу, эти модули ядра будут автоматически загружаться при каждой перезагрузке узла. Но чтобы загрузить сразу и сейчас выполним команды:

sudo modprobe overlay
sudo modprobe br_netfilter

Проверим, что модуль overlay загружен:

lsmod | grep overlay

Увидим что-то вроде:

overlay               126976  0

Цифры 126976 — это размер модуля в байтах и 0 — количество других модулей, которые используют этот модуль. Проверим для модуля br_netfilter:

`lsmod | grep br_netfilter`

Увидим типа такого:

br_netfilter           28672  0
bridge                266240  1 br_netfilter

Как видим, модуль br_netfilter загружен, и он используется модулем bridge.

Затем создадим конфигурационный файл для ядра Linux в папке /etc/sysctl.d/. В эту папку помещаются файлы с для настройки параметров ядра Linux. Создадим файл k8s.conf:

sudo nano /etc/sysctl.d/k8s.conf

В файле пропишем параметры:

# Enable IPv6 traffic through iptables on bridges (Разрешаем обработку IPv6-трафика через iptables на сетевых мостах)
net.bridge.bridge-nf-call-ip6tables = 1

# Enable IPv4 traffic through iptables on bridges (Разрешаем обработку IPv4-трафика через iptables на сетевых мостах)
net.bridge.bridge-nf-call-iptables = 1

# Enable IP forwarding (Разрешаем пересылку IP-пакетов для маршрутизации трафика между контейнерами)
net.ipv4.ip_forward = 1

В принципе, первые два параметра уже установлены по умолчанию (посмотреть текущие параметры ядра можно командой sysctl -a), но на всякий случай все равно укажем их в файле. Сохраняем и закрываем файл. Теперь при перезагрузке узла эти параметры будут загружаться автоматически. Но чтобы загрузить их сразу исопльзуем команду:

sudo sysctl -f /etc/sysctl.d/k8s.conf

Проверим, что параметры загружены:

sudo sysctl net.bridge.bridge-nf-call-iptables net.bridge.bridge-nf-call-ip6tables net.ipv4.ip_forward

Увидим, что параметры установлены:

net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward = 1

Отключение swap

Для обеспечения стабильной и предсказуемой работы контейнеров, Kubernetes требует отключения файла подкачки (swap). Это может замедлить работу системы (по этому лучше использовать Orange Pi c большим объемом памяти), но когда включен swap, ядро может перемещать неактивные страницы памяти на диск, что может привести к задержкам и непредсказуемому поведению контейнеров. Отключение swap позволяет Kubernetes более точно управлять ресурсами и гарантировать, что контейнерам будет выделено достаточно памяти.

Проверим, включен ли swap:

sudo swapon --show

Если увидим, что swap включен, например вот так:

NAME       TYPE      SIZE USED PRIO
/dev/zram0 partition 7.8G   0B    5

Как видим, у нас есть swap-раздел /dev/zram0. Это "электронный диск" в памяти, который используется для кэширования данных. Отключим его:

sudo swapoff /dev/zram0

Сначала узнать как на самом деле называется служба zram в вашей системе можно командой:

systemctl list-units --type=service | grep zram

Затем отключим эту службу чтобы электронный диск не создавался при каждой загрузке:

sudo systemctl disable  orangepi-zram-config.service

И остановим службу:

sudo service orangepi-zram-config stop

И наконец, удалим соответствующие записи из файла /etc/fstab, чтобы предотвратить их автоматическое монтирование при загрузке системы. Для этого удалим из файла /etc/fstab строку, содержащую /dev/zram0:

sudo sed -i '/zram0/d' /etc/fstab

Теперь проверим, что swap отключен:

sudo swapon --show

Если ничего не выводится, значит swap отключен. Но возможно, даже если swap отключен и его нет в /etc/fstab, он может был создан и включен с помощью dphys-swapfile. Чтобы исключить swap сперва отключим его:

sudo swapoff -a

Отключим службу dphys-swapfil:

sudo service dphys-swapfile stop
sudo systemctl disable dphys-swapfile

И удалим файл подкачки, если он есть:

sudo rm /var/swap

Установим Docker и Kubernetes

Ключи и репозитории

Для начала на каждом узле нашего будущего кластера надо установить GPG-ключи репозитория Docker и Kubernetes. Установка GPG-ключей для Docker подробна описана в отдельной инструкции. Для Kubernetes ключи устанавливаются похожим образом. Скачиваем GPG-ключ в папку /etc/apt/trusted.gpg.d/:

curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.30/deb/Release.key | sudo gpg --dearmor -o /etc/apt/trusted.gpg.d/kubernetes-apt-keyring.gpg

Добавляем репозиторий Kubernetes (с указанием этого GPG-ключа и ARM-платформы, ведь у нас Orange Pi 5 Plus на ARM64):

echo 'deb [arch=arm64 signed-by=/etc/apt/trusted.gpg.d/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.30/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list

А для старенького Raspberry Pi 3 Model B+ на ARMv7:

echo 'deb [arch=armhf signed-by=/etc/apt/trusted.gpg.d/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.30/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list

Готово. Теперь обновим список пакетов:

sudo apt update

Установка Docker и Kubernetes

Наконец, установим Docker и Kubernetes:

sudo apt install docker-ce docker-ce-cli containerd.io docker-compose-plugin kubelet kubeadm kubectl

Где:

  • docker-ce — это Docker Community Edition (Docker CE) — это бесплатная версия Docker, которая включает в себя Docker Engine, Docker CLI и Docker Compose.
  • containerd.io — это контейнерный менеджер, который управляет жизненным циклом контейнеров.
  • docker-compose-plugin — это плагин для Docker, который позволяет использовать Docker Compose с Kubernetes.
  • kubelet — это агент, который работает на каждом узле кластера и отвечает за запуск контейнеров.
  • kubeadm — это утилита для управления кластером Kubernetes.
  • kubectl — это утилита командной строки для управления кластером Kubernetes.

Установка CRI (Container Runtime Interface

Так же нам надо на каждый узел установить cri-dockerd — демон, который позволяет Kubernetes использовать Docker в качестве контейнерного рантайма. Начиная с версии 1.20, Kubernetes прекратил прямую поддержку Docker и для взаимодействия появился cri-dockerd — интерфейс Container Runtime Interface (CRI) для Docker, выступающий в роли моста между Kubernetes и Docker. Он позволяет Kubernetes управлять контейнерами.

Найти самый свежий релиз cri-dockerd можно на странице релизов. Перед загрузкой рекомендуется проверить актуальную архитектуру с помощью команды: uname -m. Например, для Orange Pi 5 покажет архитектуру aarch64 (вариант ARM64). Скачаем соответствующий релиз:

sudo wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.16/cri-dockerd-0.3.16.arm64.tgz

Распакуем архив, переместим исполняемый файл в папку /usr/local/bin/ и удалим архив и временную папку с распакованным:

sudo tar xvf cri-dockerd-0.3.16.arm64.tgz
sudo mv cri-dockerd/cri-dockerd /usr/local/bin/
sudo rm -rf cri-dockerd*

Создадим службу cri-dockerd в systemd. Для этого в папке /etc/systemd/system/ создадим файл cri-docker.service. Он описывает службу cri-dockerd и определяет, как и когда она должна быть запущена. Создадим файл:

sudo nano /etc/systemd/system/cri-docker.service

Содержимое файла (см. тут), но с поправкой на путь к cri-dockerd (у нас он не /usr/bin/cri-dockerd, а /usr/local/bin/cri-dockerd):

[Unit]
Description=CRI Interface for Docker Application Container Engine
Documentation=https://docs.mirantis.com
After=network-online.target firewalld.service docker.service
Wants=network-online.target
Requires=cri-docker.socket

[Service]
Type=notify
# ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd://
ExecStart=/usr/local/bin/cri-dockerd --container-runtime-endpoint fd://
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always
StartLimitBurst=3
StartLimitInterval=60s
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity
TasksMax=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.target

Где:

  • [Unit] — Описывает службу.
    • Description — Описание службы.
    • Documentation — Ссылка на документацию.
    • After — Указывает, что служба должна быть запущена после указанных служб.
    • Wants — Указывает, что служба требует наличия указанных служб.
    • Requires — Указывает зависимость от сокета cri-docker.socket.
  • [Service] — Конфигурация службы.
    • Type — Определяет тип службы.
    • ExecStart — Указывает команду, которая будет запущена при старте службы.
    • ExecReload — Указывает команду, которая будет запущена при перезагрузке службы.
    • TimeoutSec — Устанавливает время ожидания завершения службы.
    • RestartSec — Устанавливает время между перезапусками службы.
    • Restart — Указывает, как ведет себя сервис в случае ошибки. always — перезапускать всегда.
    • StartLimitBurst — Устанавливает количество попыток запуска службы.
    • StartLimitInterval — Устанавливает интервал между попытками запуска службы.
    • LimitNOFILE — Устанавливает максимальное количество открытых файлов. infinity — неограничено.
    • LimitNPROC — Устанавливает максимальное количество процессов.
    • LimitCORE — Устанавливает максимальный размер ядра.
    • TasksMax — Устанавливает максимальное количество задач.
    • Delegate — Указывает, что служба может делегировать свои привилегии.
    • KillMode — Устанавливает режим завершения процесса.
  • [Install] — Указывает, когда и как служба должна быть активирована.
    • WantedBy — Указывает, что служба должна быть активирована вместе с ёmulti-user.targetё.

Создадим конфигурацию сокета cri-docker.socket для службы cri-dockerd. Она определяет, как и где сервис будет слушать входящие соединения и управлять доступом к нему. Создадим файл:

sudo nano /etc/systemd/system/cri-docker.socket

Содержимое файла (см. тут):

[Unit]
Description=CRI Docker Socket for the API
PartOf=cri-docker.service

[Socket]
ListenStream=%t/cri-dockerd.sock
SocketMode=0660
SocketUser=root
SocketGroup=docker

[Install]
WantedBy=sockets.target

Где:

  • [Unit] — Описывает службу.
    • Description — Описание сокета.
    • PartOf — Указывает, что этот сокет является частью службы cri-docker.service.
  • [Socket] — Конфигурация сокета.
    • ListenStream — Указывает путь к сокету, который будет использоваться для связи.
    • SocketMode — Устанавливает права доступа к сокету (0660 — чтение и запись для владельца и группы, чтение для остальных).
    • SocketUser — Устанавливает владельца сокета.
    • SocketGroup — Устанавливает группу, которой принадлежит сокет.
  • [Install]: Указывает, когда и как сокет должен быть активирован.
    • WantedBy — Указывает, что сокет должен быть активирован вместе с sockets.target.
    • Этот файл гарантирует, что cri-dockerd будет слушать на указанном сокете .

Теперь перезагрузим службы, настроим их на автозапуск и запустим их:

sudo systemctl daemon-reload
sudo systemctl enable cri-docker.service
sudo systemctl enable --now cri-docker.socket

Проверим доступность сокета пользователем `:

sudo usermod -aG docker $USER

Проверим, что контейнерный рантайм cri-dockerd работает. Например, командой:

sudo crictl --runtime-endpoint unix:///var/run/cri-dockerd.sock version

Увидим что-то вроде:

Version:  0.1.0
RuntimeName:  docker
RuntimeVersion:  27.4.1
RuntimeApiVersion:  v1

Не забудьте, что cri-dockerd нужно настроить и запускать на каждом узле кластера.

Настройка балансировщика нагрузки

Для обеспечения высокой доступности и автоматического переключения узлов в случае сбоя используется keepalived. Он используется для настройки виртуальных IP-адресов (VIP) и в качестве балансировки нагрузки. VIP будет перемещаться между узлами в зависимости от их состояния и приоритетов. Это означает, что в любой момент времени только один узел будет отвечать на запросы, направленные на VIP. Когда этот узел выходит из строя, резервный узел с наивысшим приоритетом берет на себя VIP и начинает отвечать на запросы. Это достигается с помощью протокола VRRP (Virtual Router Redundancy Protocol), который обеспечивает автоматическое переключение VIP между узлами.

На предыдущейм шаге мы уже установили keepalived и можно проверить его наличие:

dpkg -l | grep keepalived

Настройка keepalived осуществляется через файл конфигурации /etc/keepalived/keepalived.conf. Этот конфиг настраивает мониторинг состояния API-сервера и переключения на резервный узел в случае сбоя основного узла. Создадим файл конфигурации:

sudo nano /etc/keepalived/keepalived.conf

Пример конфигурации для мастер-узла opi5plus-1. Он будет называться -- Betelgeuse (звезда спектрального класса M, т.е. оранжевая звезда, так же как и апельсинка Orange Pi), и иметь VIP 192.168.1.250 (поменяйте на свой). Так же надо указать пароль для аутентификации между узлами, участвующими в VRRP (вместо ********) и чтобы узлы могли корректно взаимодействовать между собой этот пароль должен быть одинаковым на всех узлах.

global_defs {
    enable_script_security
    script_user nobody
}

vrrp_script check_apiserver {
  script "/etc/keepalived/check_apiserver.sh"
  interval 4
}

vrrp_instance ORANGENET {
    state MASTER
    interface enP4p65s0
    virtual_router_id 5
    priority 100
    advert_int 1
    nopreempt
    authentication {
        auth_type PASS
        auth_pass ********
    }
    virtual_ipaddress {
        192.168.1.250/24
    }
    track_script {
        check_apiserver
    }
}

Вот что делает каждая часть конфигурации:

  • global_defs — Глобальные настройки.
    • enable_script_security — Включает безопасность скриптов.
    • script_user nobody — Указывает пользователя, от имени которого будут выполняться скрипты, noboby -- минимальные привилегии.
  • vrrp_script check_apiserver — Определяет скрипт для проверки состояния API-сервера.
    • script "/etc/keepalived/check_apiserver.sh" — Указывает путь к скрипту.
    • interval 4 — Интервал выполнения скрипта в секундах.
  • vrrp_instance MilkyWay — Определяет экземпляр VRRP (Virtual Router Redundancy Protocol).
    • state MASTER — Указывает, что этот узел находится в резервном состоянии.
    • interface enP4p65s0 — Указывает сетевой интерфейс (у нас enP4p65s0).
    • virtual_router_id 5 — Идентификатор виртуального маршрутизатора (от 1 до 255)
    • priority 100 — Приоритет узла (чем выше значение, тем выше приоритет).
    • advert_int 1 — Интервал объявлений VRRP в секундах.
    • nopreempt — Запрещает узлу с более высоким приоритетом вытеснять активный узел, даже если он становится доступным. Это означает, что текущий MASTER узел останется активным до тех пор, пока он работает корректно, и только в случае его сбоя резервный узел с более высоким приоритетом станет MASTER. Другое значения preempt (и это значение по умолчанию) указывает, что если узел с более высоким приоритетом становится доступным, то он вытеснит текущий активный MASTER-узел. Т.е. если узел с более высоким приоритетом восстанавливается, он автоматически снова станет MASTER.
    • authentication — Настройки аутентификации.
      • auth_type PASS — Тип аутентификации (пароль).
      • auth_pass ******** — Пароль для аутентификации.
    • virtual_ipaddress — Виртуальный IP-адрес, по которому будет доступны узлы кластера.
      • 192.168.1.250 — Виртуальный IP-адрес, который будет использоваться.
    • track_script — Настройки отслеживания скрипта.
      • check_apiserver — Указывает скрипт для проверки состояния.

Теперь создадим скрипт /etc/keepalived/check_apiserver.sh для проверки состояния API-сервера. Он будет проверять доступность API-сервера Kubernetes:

sudo nano /etc/keepalived/check_apiserver.sh

Содержимое скрипта:

#!/bin/bash
# File: /etc/keepalived/check_apiserver.sh

# Задаем переменные: VIP-адрес API-сервера, порт и протокол
APISERVER_VIP=192.168.1.250
APISERVER_DEST_PORT=6443
PROTO=http

# Определение функции errorExit
errorExit() {
    # $* — это специальная переменная в shell, которая представляет все позиционные параметры, переданные в скрипт.
    # 1>&2 — это перенаправление стандартного вывода (file descriptor 1) в стандартный поток ошибок (file descriptor 2).
    echo "*** $*" 1>&2
    # "код завершения" 1.
    exit 1
}

# Проверка доступности API-сервера на localhost
curl --silent --max-time 2 --insecure ${PROTO}://localhost:${APISERVER_DEST_PORT}/ -o /dev/null || errorExit "Error GET ${PROTO}://localhost:${APISERVER_DEST_PORT}/"

# Если в сетевом интерфейсе узла есть VIP-адрес, то проверяем доступность API-сервера по VIP-адресу
if ip ad | grep -q ${APISERVER_VIP}; then
    curl --silent --max-time 2 --insecure ${PROTO}://${APISERVER_VIP}:${APISERVER_DEST_PORT}/ -o /dev/null || errorExit "Error GET ${PROTO}://${APISERVER_VIP}:${APISERVER_DEST_PORT}/"
fi

# Если все проверки прошли успешно, то "код завершения" 0
exit 0

keepalived будет отслеживать код завершения и если скрипт завершится с ненулевым кодом, он интерпретирует это как сбой и инициирует переключение виртуального IP-адреса (VIP) на другой узел с более высоким приоритетом.

Надо сделать скрипт исполняемым, добавить keepalived в автозагрузку и запустить его:

sudo chmod +x /etc/keepalived/check_apiserver.sh
sudo systemctl enable keepalived
sudo systemctl start keepalived

Настраиваем балансировщик нагрузки HAProxy

Итак, keepalived обеспечивает высокую доступность, переключая VIP между узлами в случае сбоя. А HAProxy на каждом узле распределяет входящий трафик между контейнерами. Настройка HAProxy осуществляется через файл конфигурации /etc/haproxy/haproxy.cfg. Создадим его:

sudo nano /etc/haproxy/haproxy.cfg

Пример конфигурации для HAProxy (не забудьте поменять IP-адреса на свои):

# File: /etc/haproxy/haproxy.cfg
#---------------------------------------------------------------------
# Глобальные настройки
#---------------------------------------------------------------------
global
    log /dev/log local0  # Логирование в /dev/log с использованием локального сокета 0
    log /dev/log local1 notice  # Логирование в /dev/log с использованием локального сокета 1 с уровнем notice
    maxconn 4096  # Максимальное количество одновременных соединений
    stats timeout 30s # Таймаут статистики
    daemon  # Запуск в режиме демона

    # По умолчанию SSL-клиентские сертификаты, ключи и методы
    # ca-base /etc/ssl/certs
    # crt-base /etc/ssl/private
    # See: https://ssl-config.mozilla.org/#server=haproxy&server-version=2.0.3&config=intermediate
    # ssl-default-bind-ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES256-GCM-SHA384
    # ssl-default-bind-ciphersuites TLS_AES_128_GCM_SHA256:TLS_AES_256_GCM_SHA384:TLS_CHACHA20_POLY1305_SHA256
    # ssl-default-bind-options ssl-min-ver TLSv1.2 no-tls-tickets

#---------------------------------------------------------------------
# Настройки по умолчанию для всех секций 'listen' и 'backend'
# если они не указаны в их блоке
#---------------------------------------------------------------------
defaults
    mode http                 # Режим работы по умолчанию - HTTP
    log global                # Использование глобальных настроек логирования
    option httplog            # Включение логирования HTTP-запросов
    option dontlognull        # Не логировать пустые запросы
    option http-server-close  # Закрытие соединений сервером
    option forwardfor  except 127.0.0.0/8  # Добавление заголовка X-Forwarded-For, кроме локальных адресов
    option redispatch        # Повторная отправка запросов на другой сервер при сбое
    retries 1                # Количество попыток повторной отправки запроса
    timeout http-request 10s     # Таймаут ожидания HTTP-запроса
    timeout queue 20s            # Таймаут ожидания в очереди
    timeout connect 5s           # Таймаут установки соединения
    timeout client 20s           # Таймаут ожидания данных от клиента
    timeout server 20s           # Таймаут ожидания данных от сервера
    timeout http-keep-alive 10s  # Таймаут keep-alive соединения
    timeout check 10s            # Таймаут проверки состояния сервера
    errorfile 400 /etc/haproxy/errors/400.http
    errorfile 403 /etc/haproxy/errors/403.http
    errorfile 408 /dev/null      # ошибки предварительного подключения Chrome
    errorfile 500 /etc/haproxy/errors/500.http
    errorfile 502 /etc/haproxy/errors/502.http
    errorfile 503 /etc/haproxy/errors/503.http
    errorfile 504 /etc/haproxy/errors/504.http

#---------------------------------------------------------------------
# apiserver frontend, который проксирует запросы на узлы управляющей плоскости
#---------------------------------------------------------------------
frontend apiserver
    bind *:8888  # Привязка к порту 8888 на всех интерфейсах
    mode tcp  # Режим работы - TCP
    option tcplog  # Включение логирования TCP-запросов
    default_backend apiserver  # Назначение backend по умолчанию

#---------------------------------------------------------------------
# балансировка round robin для apiserver
#---------------------------------------------------------------------
backend apiserver
    option httpchk GET /healthz  # Проверка состояния серверов с помощью HTTP-запроса GET /healthz
    http-check expect status 200  # Ожидание статуса 200 OK в ответе на проверку
    mode tcp  # Режим работы - TCP
    option ssl-hello-chk  # Проверка SSL-соединения
    balance roundrobin    # Доступны методы балансировки:
                          #  roundrobin — по кругу, каждый новый запрос будет отправлен на следующий сервер по списку.
                          #  leastconn — выбирает сервер с наименьшим количеством соединений.
                          #   source — сервер на основе хэша IP-адреса клиента (клиента обработает один и тот же сервер).
                          #   random — случайный сервер.
                          #   static-rr — статический round-robin, каждый сервер получает одинаковое количество запросов.
                          #   first — первый сервер в списке.
                          #   uri — выбор сервера на основе URI запроса (каждый URI обработает один и тот же сервер).
                          #   url_param — аналогично uri, но выбор сервера на основе параметра URL запроса.
                          # Отстальные методы см. документацию:
                          # https://www.haproxy.com/documentation/haproxy-configuration-manual/latest/#4.2-balance

    server opi5plus-1.local 192.168.1.XX2:6443 check  # Сервер opi5plus-1 с проверкой состояния
    server opi5plus-2.local 192.168.1.XX3:6443 check  # Сервер opi5plus-2 с проверкой состояния
    server opi5plus-3.local 192.168.1.XX4:6443 check  # Сервер opi5plus-3 с проверкой состояния

Добаляем HAProxy в автозагрузку и запускаем его:

sudo systemctl enable haproxy
sudo service haproxy restart

Теперь балансировщик нагрузки HAProxy будет принимать запросы на порт 8888 и перенаправлять их на узлы кластера. Доступность узлов контролируется через HTTP-запрос GET /healthz. Ожидается ответ со статусом 200. Если узел не отвечает на запрос, он помечается как недоступный и исключается из балансировки. Когда узел восстанавливает работу, он добавляется обратно в балансировку.

Инициализация кластера Kubernetes

Теперь можно инициализировать кластер Kubernetes. На одном из узлов выполним команду kubeadm init:

sudo kubeadm init

После выполнения команды, в консоли появится сообщение с инструкциями по добавлению узлов в кластер. Например:

I0103 22:44:18.678608  191305 version.go:256] remote version is much newer: v1.32.0; falling back to: stable-1.30
[init] Using Kubernetes version: v1.30.8
[preflight] Running pre-flight checks
[preflight] Pulling images required for setting up a Kubernetes cluster
[preflight] This might take a minute or two, depending on the speed of your internet connection
[preflight] You can also perform this action in beforehand using 'kubeadm config images pull'
[certs] Using certificateDir folder "/etc/kubernetes/pki"
[certs] Generating "ca" certificate and key
[certs] Generating "apiserver" certificate and key
[certs] apiserver serving cert is signed for DNS names [kubernetes kubernetes.default kubernetes.default.svc kubernetes.default.svc.cluster.local opi5plus-1] and IPs [10.96.0.1 192.168.1.XX2]
[certs] Generating "apiserver-kubelet-client" certificate and key
[certs] Generating "front-proxy-ca" certificate and key
[certs] Generating "front-proxy-client" certificate and key
[certs] Generating "etcd/ca" certificate and key
[certs] Generating "etcd/server" certificate and key
[certs] etcd/server serving cert is signed for DNS names [localhost opi5plus-1] and IPs [192.168.1.XX2 127.0.0.1 ::1]
[certs] Generating "etcd/peer" certificate and key
[certs] etcd/peer serving cert is signed for DNS names [localhost opi5plus-1] and IPs [192.168.1.XX2 127.0.0.1 ::1]
[certs] Generating "etcd/healthcheck-client" certificate and key
[certs] Generating "apiserver-etcd-client" certificate and key
[certs] Generating "sa" key and public key
[kubeconfig] Using kubeconfig folder "/etc/kubernetes"
[kubeconfig] Writing "admin.conf" kubeconfig file
[kubeconfig] Writing "super-admin.conf" kubeconfig file
[kubeconfig] Writing "kubelet.conf" kubeconfig file
[kubeconfig] Writing "controller-manager.conf" kubeconfig file
[kubeconfig] Writing "scheduler.conf" kubeconfig file
[etcd] Creating static Pod manifest for local etcd in "/etc/kubernetes/manifests"
[control-plane] Using manifest folder "/etc/kubernetes/manifests"
[control-plane] Creating static Pod manifest for "kube-apiserver"
[control-plane] Creating static Pod manifest for "kube-controller-manager"
[control-plane] Creating static Pod manifest for "kube-scheduler"
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Starting the kubelet
[wait-control-plane] Waiting for the kubelet to boot up the control plane as static Pods from directory "/etc/kubernetes/manifests"
[kubelet-check] Waiting for a healthy kubelet at http://127.0.0.1:10248/healthz. This can take up to 4m0s
[kubelet-check] The kubelet is healthy after 2.001988898s
[api-check] Waiting for a healthy API server. This can take up to 4m0s
[api-check] The API server is healthy after 11.508746165s
[upload-config] Storing the configuration used in ConfigMap "kubeadm-config" in the "kube-system" Namespace
[kubelet] Creating a ConfigMap "kubelet-config" in namespace kube-system with the configuration for the kubelets in the cluster
[upload-certs] Skipping phase. Please see --upload-certs
[mark-control-plane] Marking the node opi5plus-1 as control-plane by adding the labels: [node-role.kubernetes.io/control-plane node.kubernetes.io/exclude-from-external-load-balancers]
[mark-control-plane] Marking the node opi5plus-1 as control-plane by adding the taints [node-role.kubernetes.io/control-plane:NoSchedule]
[bootstrap-token] Using token: t0t422.og4cir4p5ss3fai5
[bootstrap-token] Configuring bootstrap tokens, cluster-info ConfigMap, RBAC Roles
[bootstrap-token] Configured RBAC rules to allow Node Bootstrap tokens to get nodes
[bootstrap-token] Configured RBAC rules to allow Node Bootstrap tokens to post CSRs in order for nodes to get long term certificate credentials
[bootstrap-token] Configured RBAC rules to allow the csrapprover controller automatically approve CSRs from a Node Bootstrap Token
[bootstrap-token] Configured RBAC rules to allow certificate rotation for all node client certificates in the cluster
[bootstrap-token] Creating the "cluster-info" ConfigMap in the "kube-public" namespace
[kubelet-finalize] Updating "/etc/kubernetes/kubelet.conf" to point to a rotatable kubelet client certificate and key
[addons] Applied essential addon: CoreDNS
[addons] Applied essential addon: kube-proxy

Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:

  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 192.168.1.XX2:6443 --token здесь-будет-токен-для-подключения-узла-к-кластеру \
        --discovery-token-ca-cert-hash sha256:здесь-будет-хэш-сертификата-кластера

Конфигурационный файл kubectl (~/.kube/config) создается при инициализации кластера с помощью команды kubeadm init. Если каталог .kube не был создан, возможно, вы пропустили шаги, которые следуют после инициализации кластера. Чтобы создать каталог .kube и скопировать конфигурационный файл, выполните следующие команды:
Создайте каталог .kube в домашнем каталоге:
mkdir -p $HOME/.kube Скопируйте конфигурационный файл admin.conf в каталог .kube:
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config Измените владельца файла конфигурации на текущего пользователя:
sudo chown $(id -u):$(id -g) $HOME/.kube/config Эти команды создадут каталог .kube и скопируют конфигурационный файл, чтобы kubectl мог использовать его для подключения к кластеру.

Проверим api-сервера:

kubectl get componentstatuses

И увидим что-то вроде:

Warning: v1 ComponentStatus is deprecated in v1.19+
NAME                 STATUS    MESSAGE   ERROR
scheduler            Healthy   ok
controller-manager   Healthy   ok
etcd-0               Healthy   ok

Добавление рабочих узлов в кластер

На узле который хотим добавить создадим файл конфигурации kubeadm-config.yaml. Его можно создавать в любом месте, так как он будет не нужен после добавления узла в кластер. Я предпочитаю создавать его в домашнем каталоге, в папке .config (эта папка обычно создается автоматически и в ней хранятся конфигурационные файлы для различных программ):

mkdir -p ~/.config
nano ~/.config/kubeadm-config.yaml

Пример конфигурации для добавления узла в кластер (поменяйте IP-адрес мастер-узла, токен и хэш сертификата на свои):

kind: JoinConfiguration
discovery:
  bootstrapToken:
    apiServerEndpoint: "192.168.1.XX2:6443"  # IP (или VIP) и порт API-сервера (master-узла)
    token: "сюда-вставить-токен-который-получили-при-инициализации-кластера"
    caCertHashes:
    - "sha256:сюда-вставить-хэш-сертификата-который-получили-при-инициализации-кластера"
nodeRegistration:
  criSocket: "unix:///var/run/cri-dockerd.sock"  # Путь к cri-dockerd сокету

Токен и хэш сертификата для добавления узла в кластер был выведен в консоль после инициализации кластера. Создать и посмотреть токен (на самом деле всю команду инициализации) можно на мастер-узле командой:

kubeadm token create --print-join-command

Токен действует 24 часа после выпуска. Все действующие токены можно посмотреть командой:

kubeadm token list

Примечательно, что команда каждый раз генерирует новый токен (хеш сертификата остается неизменным). Токен используется только для первоначального добавления узла в кластер и действует ограниченное время (24 часа). Поэтому, если узел не был добавлен в кластер в течение этого времени, необходимо получить новый токен.

Теперь добавим узел в кластер:

sudo kubeadm join --config ~/.config/kubeadm-config.yaml

Получим приблизительно следующий вывод:

[preflight] Running pre-flight checks
[preflight] Reading configuration from the cluster...
[preflight] FYI: You can look at this config file with 'kubectl -n kube-system get cm kubeadm-config -o yaml'
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Starting the kubelet
[kubelet-check] Waiting for a healthy kubelet at http://127.0.0.1:10248/healthz. This can take up to 4m0s
[kubelet-check] The kubelet is healthy after 1.005191806s
[kubelet-start] Waiting for the kubelet to perform the TLS Bootstrap

This node has joined the cluster:
* Certificate signing request was sent to apiserver and a response was received.
* The Kubelet was informed of the new secure connection details.

Run 'kubectl get nodes' on the control-plane to see this node join the cluster.

Если теперь на основном узле выполнить команду:

kubectl get nodes

То увидим, что узел добавлен в кластер:

NAME         STATUS     ROLES           AGE   VERSION
opi5plus-1   NotReady   control-plane   17h   v1.30.8
opi5plus-2   NotReady   <none>          12m   v1.30.8

Но на присоединенном узле эта команда не будет работать, и мы увидим приблизительно следующую ошибку:

...
...
E0104 18:14:56.016385   86048 memcache.go:265] couldn't get current server API group list: Get "http://localhost:8080/api?timeout=32s": dial tcp [::1]:8080: connect: connection refused
The connection to the server localhost:8080 was refused - did you specify the right host or port?

Это происходит потому, что конфигурационный файл kubectl не был скопирован на второй узел.

На новом, присоединенном узле, создадим каталог .kube в домашнем каталоге:

mkdir -p $HOME/.kube

А на мастер-узле скопируем конфигурационный файл kubectl на присоединенный узел (не забываем заменить [user] на имя пользователя):

sudo scp /etc/kubernetes/admin.conf [user]@opi5plus-2:~/.kube/config

В процессе копирования потребуется ввести пароль пользователя. После этого на присоединенном узле тоже можно будет выполнять команды kubectl и управлять кластером и его узлами.

Установка сетевого плагина

Список узлов kubectl get nodes показывает, что узлы не готовы к работе (NotReady). Это происходит потому, что на узлах не установлен сетевой плагин и нет сетевого взаимодействия между ними.

В Kubernetes существует несколько популярных CNI-плагинов (CNI -- Container Network Interface), каждый из которых имеет свои особенности и предназначен для различных сценариев использования. Вот некоторые из них:

  • Flannel -- Простое и легковесное решение для сетевой подсистемы Kubernetes. Использует VXLAN для создания оверлейной сети. Подходит для простых кластеров и небольших сетей.
  • Calico -- Обеспечивает сетевую политику и безопасность на уровне сети. Поддерживает как оверлейные, так и не оверлейные сети. Подходит для кластеров с высокими требованиями к безопасности и масштабируемости.
  • Weave -- Обеспечивает простую настройку сети и автоматическое обнаружение узлов. Поддерживает шифрование трафика между узлами. Подходит для кластеров, где требуется простота настройки и безопасность.
  • Cilium -- Основан на eBPF и обеспечивает высокую производительность и безопасность. Поддерживает сетевые политики на уровне приложений. Подходит для кластеров с высокими требованиями к производительности и безопасности.
  • Kube-Router -- Объединяет функции маршрутизации, балансировки нагрузки и сетевых политик. Использует BGP для маршрутизации. Подходит для кластеров, где требуется интеграция с существующей сетевой инфраструктурой.

Т.к. я планирую в будущем подключать узлы во "внешнем интернете" (узлы будут находиться в разных сетях) и узлы будут не только на ARM64 (Orange Pi 5 и Apple Silicon), но и armv7 (Raspberry Pi 3B) и amd64 (x86_64), то выбор пал на Calico.

Применим манифест сетевого плагина Calico на мастер-узле:

kubectl apply -f https://docs.projectcalico.org/manifests/calico.yaml

Изменения, внесенные в манифест, могут занять некоторое время для обновления состояния всех узлов, распространиться и вступить в силу.

Проверим состояния узлов:

kubectl get nodes

И увидим, что узлы готовы к работе:

NAME         STATUS   ROLES           AGE   VERSION
opi5plus-1   Ready    control-plane   25h   v1.30.8
opi5plus-2   Ready    <none>          8h    v1.30.8

Если вы заметили, то второй узел opi5plus-2 не имеет роли. Kubernetes позволяет назначать узлам роли: мастер (control-plane) и рабочий (worker). На рабочих узлах запускаются поды, а мастер-узлы используются для управления. Задать роль второму узлу (opi5plus-2) можно командой:

kubectl label node opi5plus-2 node-role.kubernetes.io/worker=worker

Теперь роли узлов будут выглядеть примерно так:

NAME         STATUS   ROLES           AGE   VERSION
opi5plus-1   Ready    control-plane   25h   v1.30.8
opi5plus-2   Ready    worker          8h    v1.30.8

По умолчанию, на мастер-узле (у нас это opi5plus-1) запрещено запускать поды не относящихся к управляющей плоскости. Такое расточительство 😜 можно пресечь. Разрешить запуск подов на мастер-узле нужно удалив taint с мастер-узла. taint — это метка, которая назначается узлу и указывает какие поды могут быть запущены на узле. Удалить taint-метку с мастер-узла можно командой:

kubectl taint nodes opi5plus-1 node-role.kubernetes.io/control-plane:NoSchedule-

Теперь для проверки можно сделать по одному поду на каждом узле, и проверить сетевое взаимодействие между ними.

На мастер-узле opi5plus-1 создадим каталог для манифестов и манифест пода busybox-master:

mkdir -p ~/kuber
nano ~/kuber/busybox-master.yaml

Содержимое манифеста /kuber/busybox-master.yaml:

apiVersion: v1
kind: Pod
metadata:
  name: busybox-master
spec:
  nodeSelector:
    kubernetes.io/hostname: opi5plus-1
  containers:
  - name: busybox
    image: busybox
    command: ["sleep", "3600"]

Запустим под busybox-master:

kubectl apply -f ~/kuber/busybox-master.yaml

Теперь создадим манифест пода busybox-worker для рабочего узла opi5plus-2:

nano ~/kuber/busybox-worker.yaml

Содержимое манифеста /kuber/busybox-worker.yaml:

apiVersion: v1
kind: Pod
metadata:
  name: busybox-worker
spec:
  nodeSelector:
    kubernetes.io/hostname: opi5plus-2
  containers:
  - name: busybox
    image: busybox
    command: ["sleep", "3600"]

Запустим под busybox-worker:

kubectl apply -f ~/kuber/busybox-worker.yaml

Посмотрим состояние подов:

kubectl get pods -o wide

Увидим, что оба пода запущены и получили IP-адреса:

NAME             READY   STATUS    RESTARTS       AGE   IP            NODE         NOMINATED NODE   READINESS GATES
busybox-master   1/1     Running   2 (10m ago)    2h    172.16.95.1   opi5plus-1   <none>           <none>
busybox-worker   1/1     Running   0              35s   172.16.74.7   opi5plus-2   <none>           <none>

Теперь проверим сетевое взаимодействие между подами. Например запустим ping с busybox-master на busybox-worker (обратите внимание на IP-адреса подов из предыдущего вывода, у вас они могут отличаться):

kubectl exec -it busybox-master -- ping -c 4 172.16.74.7

Превращаем воркер-узел в мастер-узел

Удаляем сертификаты на бывшем воркере.

sudo rm -rf /etc/kubernetes/pki/*
Reference in New Issue View Git Blame Copy Permalink
