Настройка доступа к панелям управления Lobghorn и Traefik

В k3s есть несколько панелей управления, которые можно настроить для доступа извне кластера.

Панель управления блочный хранилищем (Persistent Volume) Longhorn

Панель управления Longhorn позволяет управлять блочными хранилищами (Persistent Volume) в k3s. Полезнейшая вещь! Через нее можно не только отслеживать работу тома, но и создавать, удалять и изменять PVC-хранилища, и, главное, делать бэкапы томов и восстанавливать их.

Проверим, поды Longhorn, и в нем есть UI (интерфейс управления):

kubectl get pod -n longhorn-system

Увидим что-то вроде:

NAME                                                READY   STATUS    RESTARTS      AGE
...
...
longhorn-ui-f7ff9c74-7bbsw                          1/1     Running   2 (26h ago)   21h
longhorn-ui-f7ff9c74-b4svq                          1/1     Running   3 (26h ago)   21h
...

Поды longhorn-ui работают -- интерфейс управления Longhorn -- доступен.

Проверим доступные сервисы Longhorn:

kubectl get svc -n longhorn-system

Увидим что-то типа:

NAME                          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
longhorn-admission-webhook    ClusterIP   10.43.123.226   <none>        9502/TCP   21h
longhorn-backend              ClusterIP   10.43.226.46    <none>        9500/TCP   21h
longhorn-conversion-webhook   ClusterIP   10.43.243.121   <none>        9501/TCP   21h
longhorn-frontend             ClusterIP   10.43.152.91    <none>        80/TCP     21h
longhorn-recovery-backend     ClusterIP   10.43.205.78    <none>        9503/TCP   21h

Как видим, есть работающий сервис longhorn-frontend с типом ClusterIP (внутренний IP-адрес кластера) и портом 80. Это и есть интерфейс управления Longhorn. Проверим, что он доступен по этому адресу:

curl -v http://10.43.152.91

Увидим что-то вроде:

*   Trying 10.43.152.91:80...
* Connected to 10.43.152.91 (10.43.152.91) port 80 (#0)
> GET / HTTP/1.1
> Host: 10.43.152.91
> User-Agent: curl/7.81.0
> Accept: */*
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< Server: nginx/1.21.5
...
...

Как видим, Longhorn доступен, и выдает 200 OK.

Манифес IngressRoute для доступа к панели управления Longhorn

Я настраиваю панель управления Longhorn на доступ по адресу pvc.local (достигается через соответствующий DNS-запись в локальном DNS-сервере или редактированием файла /etc/hosts). Создадим IngressRoute-манифест для доступа к дашборду Longhorn по домену pvc.local (или какому вы там сами пожелаете).

# IngressRoute-манифест, для доступа к панели управления Longhorn по адресу http://pvc.local
apiVersion: traefik.io/v1alpha1
kind: IngressRoute
metadata:
  name: longhorn-ui             # имя ресурса (пода)
  namespace: longhorn-system
spec:
  entryPoints:
    - web
  routes:
    - match: Host("pvc.local")  # маршрутизируем запросы с хоста pvc.local
      kind: Rule
      services:
        - name: longhorn-frontend   # целевой сервис
          port: 80

Что туту происходит:

apiVersion: traefik.io/v1alpha1 — стандартный CRD для Traefik в k3s.
kind: IngressRoute — ресурс Traefik для маршрутизации.
metadata:
- name: longhorn-ui — имя ресурса (пода) longhorn-ui.
- namespace: longhorn-system — в пространстве имен longhorn-system.
spec:
- entryPoints: web — используем порт 80 в сервисе traefik
- routes: — маршруты.
  - match: Host("pvc.local") — маршрутизируем запросы с хоста pvc.local.
  - kind: Rule — правило маршрутизации.
  - services:
    - name: longhorn-frontend — целевой сервис.
    - port: 80 — порт на котором работает сервис longhorn-frontend.

Применим манифест и проверим, что он применился:

kubectl apply -f <путь_к_файлу_с_манифестом>
kubectl get ingressroute -n longhorn-system

Увидим что-то вроде:

NAME            AGE
longhorn-ui     124m

Проверим, что панель управления Longhorn доступна по адресу pvc.local:

curl -v http://pvc.local

Увидим что-то вроде:

*   Trying <IP>:80...
* Connected to pvc.local (<IP>) port 80 (#0)
> GET / HTTP/1.1
> Host: pvc.local
> User-Agent: curl/7.81.0
> Accept: */*
> GET / HTTP/1.1
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< Server: nginx/1.21.5

Как видим, Longhorn теперь доступен по адресу pvc.local и выдает 200 OK.

Можно открыть в браузере http://pvc.local и увидеть панель управления Longhorn:

Изменение числа реплик Longhorn (не обязательно)

Если у вас всего одна нода, то в панели управления Longhorn вы можете увидеть, что тома находятся в состоянии degraded (деградированное). Это связано с тем, что Longhorn не может создать реплики на других нодах, так как их нет. Исправить это можно, изменив число глобальное число реплик Longhorn с 3 до 1. Это можно сделать через команду:

kubectl edit settings.longhorn.io -n longhorn-system default-replica-count

Найти и отредактировать:

value: "3"

Тоже самое, кстати, можно проделать и через панель управления Longhorn "Setting" → "General" → "Default Replica Count".

Это изменит число реплик для вновь создаваемых томов, но не изменит значение для уже существующих (они останутся с тремя репликами, пока не измените вручную в UI). Измените в панели управления Longhorn число реплик для каждого тома с 3 до 1, и все тома перейдут в состоянии healthy (здоровое).

Панель управления Traefik

Дашборд Traefik позволяет визуализировать маршрутизацию и состояние сервисов. Не так чтоб сильно полезная вещь, но с ней можно поиграться и к ней есть [https://plugins.traefik.io/plugins](множество плагинов и расширений).

Я настраиваю панель управления Traefik на доступ по адресу traefik.local (достигается через соответствующий DNS-запись в локальном DNS-сервере или редактированием файла /etc/hosts).

Изменение конфигурации Traefik (через Helm)

По умолчанию панель управления Traefik недоступна извне кластера. Чтобы это исправить, нужно создать нужно изменить конфигурацию Traefik, чтобы проверить, что панель управления включена и разрешить доступ к ней по HTTP. Это можно сделать через Helm, используя HelmChartConfig. Если у вас уже есть манифест HelmChartConfig для traefik, то просто добавьте в него в блок spec: valuesContent: additionalArguments: дополнительные аргументы: --api.dashboard=true и --api.insecure=true.

Если у вас нет HelmChartConfig, то создайте его:

mkdir -p ~/k3s/traefik
nano ~/k3s/traefik/traefik-helm-config.yaml

И вставьте в него следующее содержимое:

apiVersion: helm.cattle.io/v1
kind: HelmChartConfig
metadata:
  name: traefik
  namespace: kube-system
spec:
  valuesContent: |
    additionalArguments:
      - --api.dashboard=true    # включает панель управления (dashboard) Traefik (обычно он уже включен)
      - --api.insecure=true     # разрешает доступ к dashboard Traefik по HTTP

Применим манифест:

kubectl apply -f ~/k3s/traefik/traefik-helm-config.yaml

Пезезапустим Traefik, чтобы изменения вступили в силу:

kubectl rollout restart deployment -n kube-system traefik

Создание IngressRoute для доступа к панели управления Traefik с http

Создадим манифест IngressRoute для доступа к панели управления Traefik по домену traefik.local (или какому вы там сами пожелаете):

# IngressRoute-манифест, для доступа к панели управления Traefik по адресу http://traefik.local
apiVersion: traefik.io/v1alpha1
kind: IngressRoute
metadata:
  name: traefik-dashboard
  namespace: kube-system
spec:
  entryPoints:
  - web
  routes:
  - match: Host("traefik.local") && PathPrefix("/dashboard")   # доступ к панели управления
    kind: Rule
    services:
    - name: api@internal      # имя встроенного в k3s сервиса Traefik для доступа к панели управления
      kind: TraefikService    # тип сервиса
  - match: Host("traefik.local") && PathPrefix("/api")        # доступ к API
    kind: Rule
    services:
    - name: api@internal
      kind: TraefikService
  - match: Host("traefik.local") && Path("/")        # переадресация чтобы не вызывать по полному пути (`/dashboard`)
    kind: Rule
    services:
    - name: api@internal
      kind: TraefikService

Применим манифест и проверим, что он применился:

kubectl get ingressroute -n kube-system

Увидим что-то вроде:

NAME                AGE
traefik-dashboard   4m

Проверим, что панель управления Traefik доступна по адресу traefik.local:

curl -v http://traefik.local/dashboard/

Увидим что-то вроде:

   Trying <IP>:80...
* Connected to traefik.local (<IP>) port 80 (#0)
> GET /dashboard/ HTTP/1.1
> Host: traefik.local
> User-Agent: curl/7.81.0
> Accept: */*
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< Content-Security-Policy: frame-src 'self' https://traefik.io https://*.traefik.io;
...
...

Как видим, статус 200 OK, значит панель доступна и работает.

curl -v http://traefik.local/

Увидим что-то вроде:

   Trying <IP>:80...
* Connected to traefik.local (<IP>) port 80 (#0)
> GET / HTTP/1.1
> Host: traefik.local
> User-Agent: curl/7.81.0
> Accept: */*
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 302 Found
< Location: /dashboard/
< Date: Sat, 03 May 2025 11:59:19 GMT
< Content-Length: 0

Как видим, статус 302 Found, значит переадресация тоже работает.

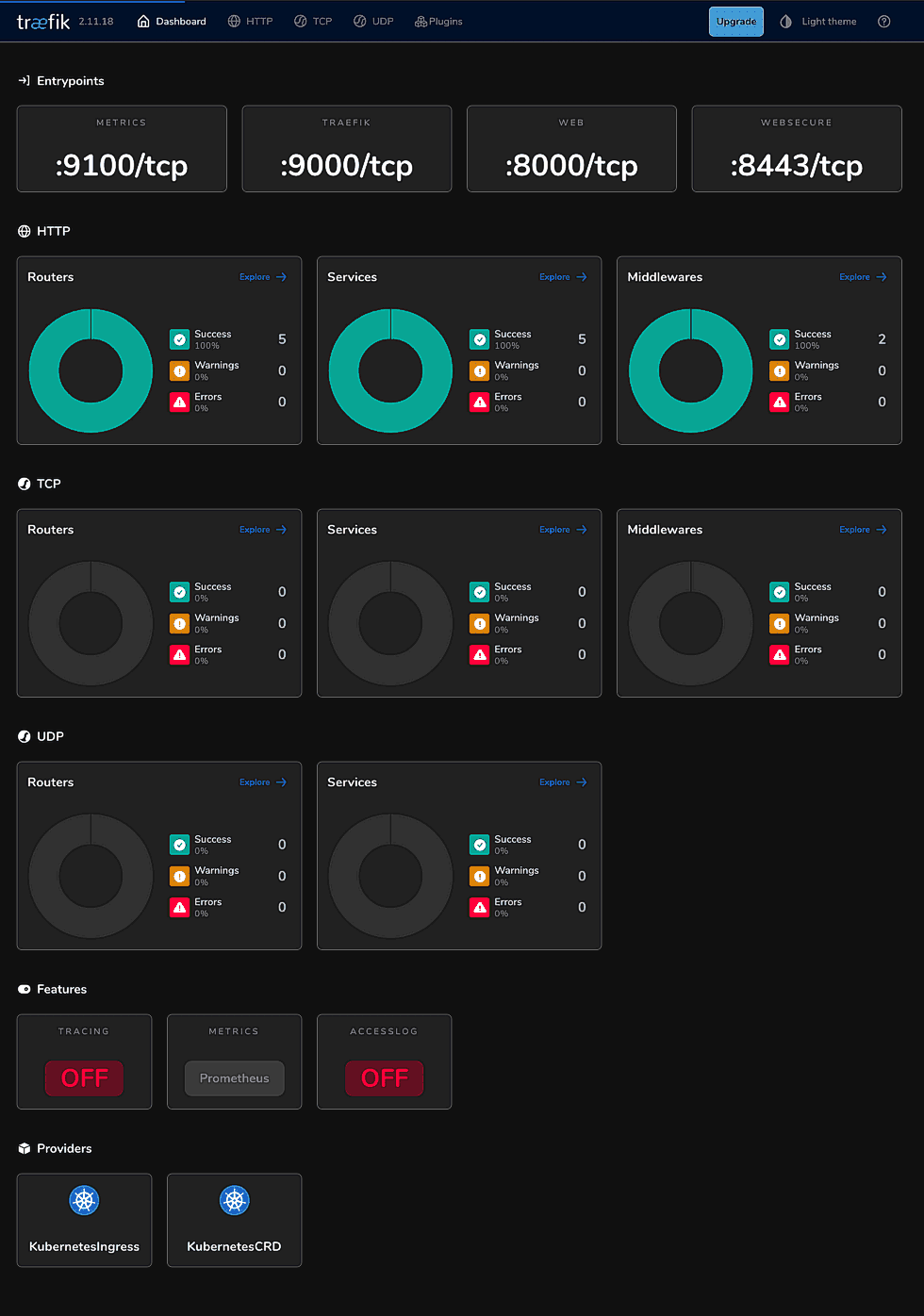

Откроем в браузере http://traefik.local/dashboard/ и видим панель управления Traefik:
